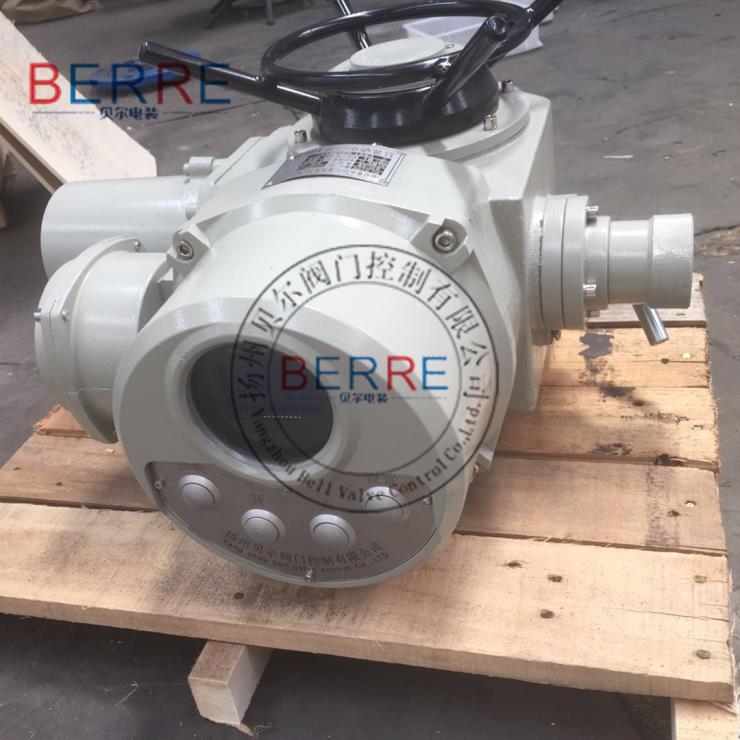

z30智能调节阀门电装云平台无线通信控制-尊龙凯时人生就得博

  • 型   号:
  • 价   格:
  • 更新时间:2023-12-25
  • 访问次数:816
分享到:
品牌贝尔电装产地国产
加工定制

z30智能调节阀门电装云平台无线通信控制】基本说明

z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。

z30智能调节阀门电装云平台无线通信控制】行程控制机构

采用十进制计数器原理,又称为计数器,控制精度高,结构见图7。其工作原理为:由减速箱内的一对大小伞齿轮带动中传小齿轮,再带动行程控制机构工作。如果行程控制器按阀门开、关的位置已调整好,当控制器随输出轴转动到预先调整好的位置(圈数)时,则凸轮将转动90°,迫使微动开关动作,切断电动机电源,电动机停转,从而实现对电动装置行程(转圈数)的控制。



z30智能调节型 阀门电动装置云平台控制 无线通信控制方案



说明:1、每台电装有个无线模组,然后统一连接到云端服务器,可通过有外网的电脑与手机移动设备监视与控制每台电装 2、每台电装要有个无线天线出来 。

阀门电动执行器应用方案


z30智能调节型 阀门电动装置云平台控制 无线通信控制系统方案



本控制可通过远程控制、现场控制、总线型集中控制三种控制方式。电动执行器控制模块接收到远程控制室的控制信号,经光电隔离防抖处理后传输给主控cpu。cpu实时监测采集执行器状态信号,控制电机传动被控阀门,通过高j度电位器或j对值编码器,不断实时采集阀门位置信号,通过现代工业控制软件算法,实现对阀门的j确控制。同时将实时数据传送给远程控制室。电动执行器控制模块原理x、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单。可通过红外遥控器或操作面板按键对其进行非侵入式的快速设置。


z30智能调节型 阀门电动装置云平台控制 无线通信控制z30智能调节型 阀门电动装置云平台控制 无线通信控制
